初中物理,透镜考点汇总

凸透镜知识点树状图

考点一、凸透镜和凹透镜

1. 凸透镜:中间__厚___、边缘__薄___的镜片,对光有___会聚___作用.(焦距越小,对光的会聚作用越强)

2. 凹透镜:中间__薄____、边缘__厚___的镜片,对光有___发散___作用.

考点二、透镜要素

初中物理,透镜考点汇总

凸透镜

1. 物距:物体到__光心___的距离(用u表示).

2. 像距:像到___光心___的距离(用v表示).

考点三、三条特殊光线的光路图

初中物理,透镜考点汇总

三条特殊光线的光路图

考点四、凸透镜成像规律及应用

1. 利用凸透镜作图理解其成像规律:请将光路补充完整,画出物体的像A′B′,并补充成像规律.

(1)当 u>2f时:

初中物理,透镜考点汇总

u>2f,倒立、缩小的实像

成的像为___倒立、缩小的实像____,像距与焦距关系__f<v<2f__,应用为_照相机__.

(2)当u=2f时:

初中物理,透镜考点汇总

u=2f,倒立、等大的实像

成的像为___倒立、等大的实像____,像距与焦距关系__v=2f__,应用为_测焦距__.

(3)当f<u<2f时:

初中物理,透镜考点汇总

f<u<2f,倒立、放大的实像

成的像为___倒立、放大的实像____,像距与焦距关系__v>2f__,应用为__投影仪___.

(4)当u=f时不成像.

初中物理,透镜考点汇总

u=f,不成像

(5)当u<f时:

初中物理,透镜考点汇总

u<f,正立、放大的虚像

成的像为__正立、放大的虚像___,应用为__放大镜___.

由(1)(2)(3)可得成实像动态规律:物近像远像变大;物远像近像变小.

口诀:一倍分虚实, 内虚外实;二倍分大小, 远小近大;实像分居两侧倒,物近像远像变大;虚像则是同侧正,物近像近像变小.

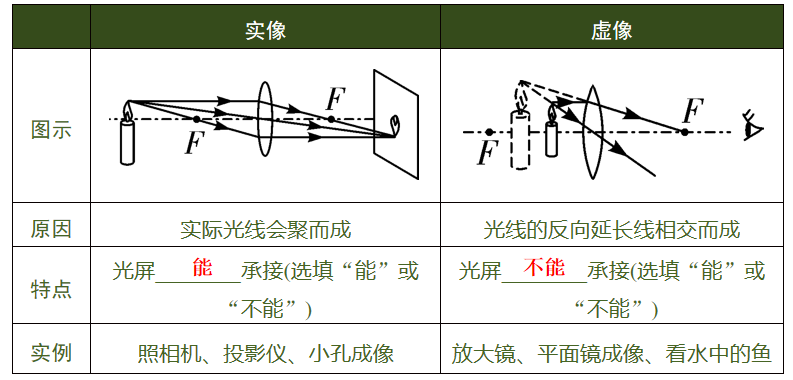

2. 实像与虚像

初中物理,透镜考点汇总

实像和虚像

考点五、眼睛和眼镜

1. 眼睛成像原理:人的眼睛好像一架照相机,晶状体相当于凸透镜,视网膜相当于光屏,来自物体的光在视网膜上成____倒立、缩小____的实像.

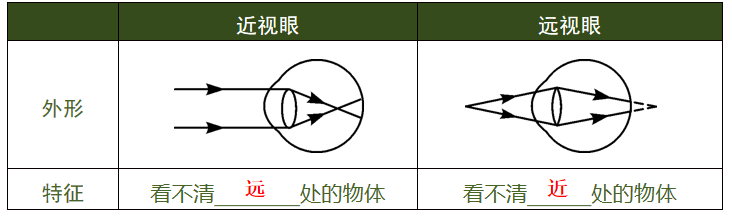

2. 近视眼、远视眼成因及矫正

初中物理,透镜考点汇总

近视眼、远视眼

初中物理,透镜考点汇总

近视眼与远视眼的矫正

考点六、显微镜和望远镜

1. 显微镜物镜相当于一个投影仪,使物体成倒立、放大的实像;目镜相当于一个放大镜,成正立、放大的虚像.

2. 望远镜物镜相当于一个照相机,使物体成倒立、缩小的实像,目镜相当于一个放大镜,成正立、放大的虚像.

实验突破

探究凸透镜的成像规律

命题点

【设计与进行实验】

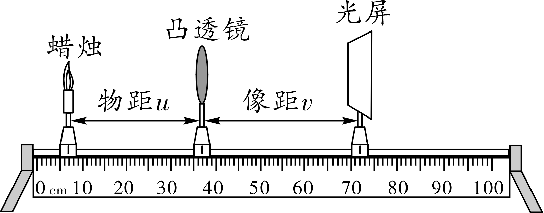

1. 实验装置(光具座依次放置蜡烛、透镜、光屏)

初中物理,透镜考点汇总

实验装置

2. 刻度尺的读数

3. 为了方便观察,实验应选择在较暗的环境下进行

4. 实验前调整烛焰、凸透镜和光屏的中心在同一高度(使烛焰的像成在光屏的中央)

5. 凸透镜焦距的测量

(1)用平行光垂直照射凸透镜,在凸透镜的另一侧用光屏承接到最小最亮的点,测出亮点到凸透镜光心的距离即可

(2)让凸透镜成倒立、等大的实像,此时像距和物距均为2倍焦距

6. 光屏上像不完整,没成在光屏中央的原因(烛焰、凸透镜、光屏三者的中心没有在同一高度)

7. 光屏上找不到像的原因

(1)物距小于或等于一倍焦距

(2)物距太小,像距太大,超过了光具座的量程

8. 成虚像时眼睛观察方向(从光屏一侧,逆着折射光线观察蜡烛所成的像)

9. 凸透镜位置保持不变时,使光屏上清晰的像变大、变小的操作(根据成实像时“物近像远像变大”调节)

【分析数据和现象,总结结论】

10. 判断成像特点及应用

【交流与反思】

11. 用纸板遮住透镜部分,光屏上能否成完整的像(会成完整的较暗的像)

12. 蜡烛燃烧变短的相关分析

(1)像的位置变化:像会逐渐向上移

(2)调节方法:蜡烛上移或光屏上移或凸透镜下移

13. 用发光二极管代替蜡烛的优点(成像稳定,容易对比物与像的大小关系)

14. 成清晰像时,蜡烛与光屏位置互换,能否成清晰的像(能成清晰像,折射现象中光路可逆)

15. 当u=f时,透过凸透镜在光屏一侧看到了烛焰正立、放大像的原因(烛焰有一定宽度,某些部分物距小于焦距)

16. 当u<f时,光屏上只有光斑的原因(光斑是烛焰发出的光折射到光屏上形成的)

17. 成清晰像时,加镜片后,要成清晰的像的调节方法(蜡烛和透镜不动)

(1)加凸透镜(远视镜):像变小,光屏应向靠近透镜的方向移动

(2)加凹透镜(近视镜):像变大,光屏应向远离透镜的方向移动

18. 换用焦距不同透镜后成像的变化及光屏调节的方法(保持透镜和蜡烛位置不变)

(1)换用焦距更小的凸透镜:对光的会聚能力变强,像变小,光屏应向靠近透镜的方向移动

(2)换用焦距更大的凸透镜:对光的会聚能力变弱,像变大,光屏应向远离透镜的方向移动

19. 凸透镜作图

实验结论:

(1)当u>2f时,成倒立、缩小的实像,应用是照相机、摄像头;

(2)当f<u<2f时,成倒立、放大的实像,应用是投影仪、幻灯机;

(3)当u<f时,成正立、放大的虚像,应用是放大镜.
